CLICK TO FIX
Der RAUGEO CLICK Verteiler wird von Hand und ohne Werkzeuge und zusätzliches Abdichten durch eine Bajonettverbindung zusammengefügt. Wie schnell dadurch die Montage wird, erfahren Sie auf den folgenden Seiten.
START -
SCHRITT 1

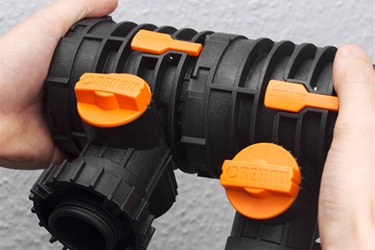

Das Endmodul des Verteilers (in jedem Basis-Set enthalten) wird per Hand in den ersten Vorlauf-Modulkörper gesteckt.
-
SCHRITT 2

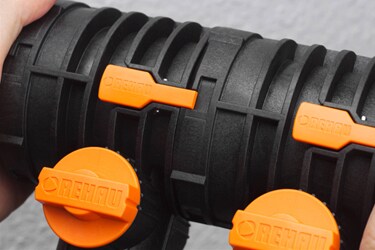

Nach Drehung bis zum Anschlag rastet der Rasthebel mit einem hör- und spürbaren CLICK ein. Die Module sind fest und dicht miteinander verbunden.
-
SCHRITT 3

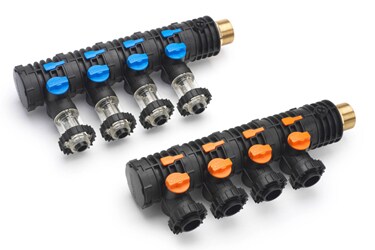

Nach weniger als einer Minute sind Vorlaufbalken (schwarz-orange) und Rücklaufbalken mit vormontierten Durchflussmessern (schwarz-blau) fertig montiert.
-
SCHRITT 4

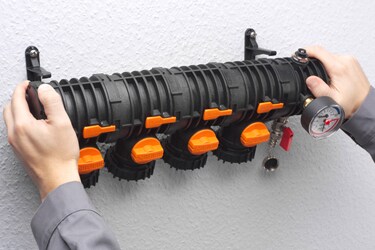

Der Verteiler wird schräg in die Wandhalterung eingesetzt und rastet mit einem hörbaren CLICK ein.
-
CLICK TO CONNECT
Auch der Anschluss an den Solekreislauf geht dank intelligenter Steckfittings blitzschnell. Verschaffen Sie sich auf den folgenden Seiten einen Überblick, wie rationale Montage heute aussieht!
START -
SCHRITT 1

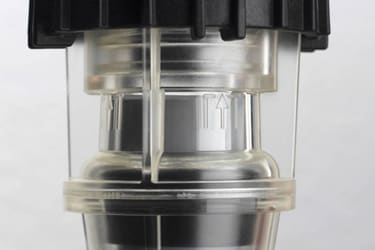

Die Montage der angefasten Rohre in den Steckfitting erfolgt durch Einführen bis zum Anschlagpunkt mit optischer Kontrolle der Einstecktiefe bis zur Markierung.
-
SCHRITT 2

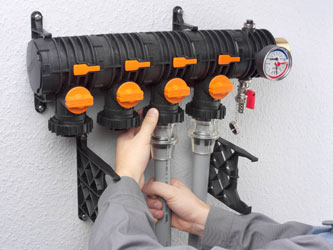

Die Verbindung der Steckfittings am RAUGEO CLICK Verteiler erfolgt durch Bajonettringe mit Rastpunkt und open/lock-Kennzeichnung.
-
SCHRITT 3

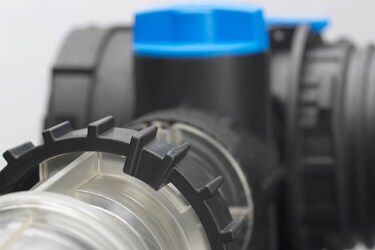

Am Rücklaufbalken (schwarz-blau) werden die Anschlussfittings direkt am Durchflussmesser montiert.
-
SCHRITT 4
Nach Befüllung der Anlage wird mittels der in den Modulkörper integrierten Kugelhähne und der transparenten Durchflussmesser der Durchfluss einreguliert.
