• CLICK TO FIX

    Montaż rozdzielacza RAUGEO CLICK odbywa się ręcznie, bez użycia narzędzi i dodatkowego uszczelnienia, dzięki połączeniom bagnetowym. Na następnych stronach dowiesz się, jak szybko można zmontować rozdzielacz.




    START

  • KROK 1

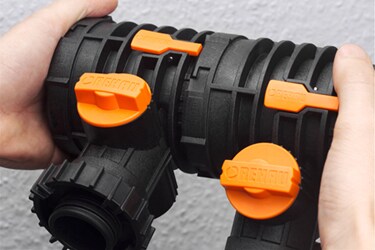

    Moduł końcowy rozdzielacza zawarty w każdym zestawie podstawowym, włożyć ręcznie w pierwszy moduł rozdzielacza (belka zasilania).

  • KROK 2

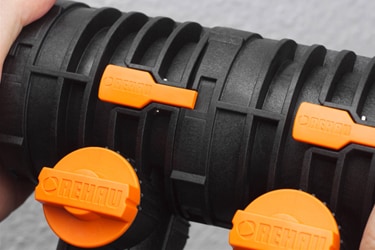

    Przekręcić do oporu aż do zaskoczenia dźwigni blokującej sygnalizowanego słyszalnym kliknięciem. Moduły połączone są ze sobą stabilnie i szczelnie.

  • KROK 3

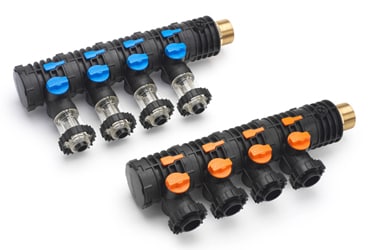

    W niecałą minutę odbywa się montaż wszystkich modułów belki zasilania (czarno-pomarańczowych) i powrotu z wstępnie zamontowanymi przepływomierzami (czarno-niebieskich).

  • KROK 4

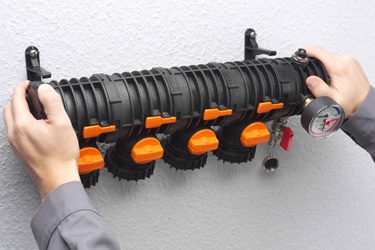

    Wprowadzić rozdzielacz ukośnie do uchwytu ściennego aż zaskoczy z charakterystycznym kliknięciem.

  • CLICK TO CONNECT

    Podłączenie rozdzielacza do obwodów geotermalnych również przebiega szybko dzięki inteligentnym śrubunkom zaciskowym. Na kolejnych stronach przekonasz się jak dzisiaj wygląda racjonalny montaż!




    START

  • KROK 1

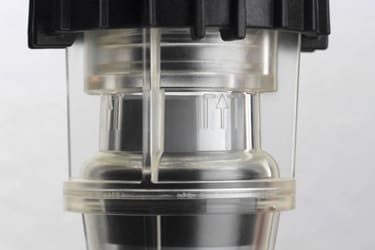

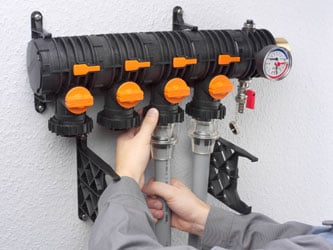

    Sfazowane końce rury wprowadzić w śrubunek zaciskowy aż do oporu i optycznie kontrolować głębokość wprowadzenia do oznaczonego miejsca.

  • KROK 2

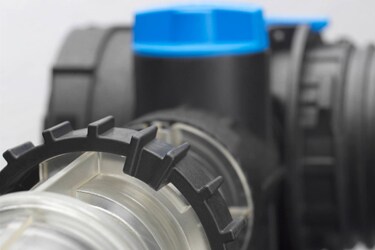

    Podłączyć śrubunki zaciskowe do rozdzielacza RAUGEO CLICK za pomocą pierścienia bagnetowego z punktem podziału i oznaczeniem open/lock.

  • KROK 3

    Na belce powrotu (czarno-niebieskiej) zamontować śrubunki zaciskowe bezpośrednio do przepływomierzy.

  • KROK 4

    Po napełnieniu instalacji przepływ jest regulowany za pomocą zintegrowanych z modułami rozdzielacza zaworów kulowych oraz przezroczystych przepływomierzy.
